500 Kč/ 1 FVM

 DIAGNOSTIKA A SERVIS

FOTOVOLTAICKÝCH

PANELŮ

elektroluminiscence vstupní diagnostika
elektroluminiscence výstupní diagnostika

S naší mobilní laboratoří přijedeme na místo a provedeme diagnostiku jednotlivých fotovoltaických panelů a navrhneme způsob nejvhodnější opravy.

V případě menšího počtu FV panelů na opravu je výhodnější poslat panely za námi do Rožnova pod Radhoštěm.

Na místě provedeme opravy dle předem dohodnuté nabídky a cenového stropu opravy za 1 fotovoltaický panel.

Naše kapacita oprav je cca. 30 panelů za den (dle obtížnosti oprav).

V případech, kdy panel nelze opravit (ve většině případů se jedná o rozbité sklo) vyrobíme kopii o stejných  parametrech.

Oprava ani výroba identických panelů nezvyšuje technickou úroveň výrobny. Nejedná se o rekonstrukci, nebo modernizaci.

Vstupní diagnostika

Po opravě vytvoříme pro každý fotovoltaický panel hodnotící protokol. Přehledně uvidíte stav panelu před a po opravě. Vzorový protokol zde k nahlédnutí.

Poskytujeme záruku 5 let.

Opravy

Výstupní diagnostika

Mobilní laboratoř pro měření fotovoltaických panelů-vlastní vývoj

Laboratoř jsme navrhli a vlastními silami vyrobili pro naše specifické potřeby. Díky kombinované diagnostice dokážeme odhalit  skryté vady fotovoltaických modulů a přesně je lokalizovat na panelu. To nám dává jistotu, že to co opravujeme na panelech je přesně ta příčina, která vedla ke sníženému výkonu.

Volt-Ampérové křivky nás informují o výkonu panelu. Z elektroluminiscence se dozvíme o prasklinách na solárních článcích, kde teče proud a nebo naopak, kde proud neteče. Infračervená diagnostika umí zobrazovat ztráty výkonu nejen na solárních článcích a např. odhalí i stav pájených spojů nebo např. zvýšené přechodové odpory v junction-boxu.

500 Kč/ 1 FVM

Typy vad, které opravujeme

Poškozená připojovací krabička "JBox"

Mechanicky nebo tepelně poškozený/zničený "Junction box" odstraníme a nahradíme novým.

Ano, opravujeme

Elektrokorozí zničené vývody panelů - "zatečené Jboxy"

Špatně zalité nebo špatně těsnící připojovací krabičky odstraníme, vytvoříme nové vývody z panelu a připevníme novou krabičku.

Ano, opravujeme

poškozené vývody fotovoltaického modulu
Přerušené nebo hřející pájené spoje mezi fotovoltaickými články nebo špatné spoje sběrnic

Špatné pájené spoje nebo přerušené vodiče nahradíme novými.

Ano, opravujeme

poškozené spoje fotovoltaického článku
FV články poškozené mechanicky nebo elektricky

V případě nevratného poškození fotovoltaického článku provedeme jeho elektrické vyřazení, tj. panel přijde o napětí a výkon jednoho článku (typicky -1,7%). Zbytek modulu pak opět pracuje.

Ano, opravujeme

Delaminace panelu podél rámu nebo v ploše

V pokročilém stádiu delaminace se projevuje snížením izolačního stavu FV panelu. Metodu zastavení delaminace a návrat izolačního stavu panelu k normálu (>10MOhm) nyní kvalifikujeme dlouhodobými venkovními testy opravených modulů.

Metoda oprav ve fázi ověřování dlouhodobými venkovními testy.

Celoplošně poškozená zadní krycí fólie/tedlar

Celoplošné poškození tedlaru projevující se jeho zmatněním. Prasknutí tedlaru v mezerách mezi FV články.

V současné době pracujeme na metodách odstranění těchto vad a jejich následků.

Metoda oprav ve fázi prvotního testování.


Typy vad, které neopravujeme

Fotovoltaické panely s prasklým sklem nelze opravit. Umíme Vám vyrobit nový panel se stejnými parametry.

Orientační ceník diagnostiky a oprav FV modulů

Pro vytvoření individuální nabídky nás prosím kontaktujte přímo nebo přes kontaktní formulář.

Samostatná diagnostika

500 Kč/ 1 FVM pro případy, kdy nelze modul opravit nebo požadavku "pouze změřit".

Cena bez DPH.

Výměna "junction" boxu

1500 Kč/1 FVM včetně vstupní a výstupní diagnostiky

Cena bez DPH.

Oprava pájeného spoje

1400 Kč/1 FVM  včetně vstupní a výstupní diagnostiky

+400 Kč oprava spojů každého dalšího článku daného modulu

Cena bez DPH.

Oprava kombinované vady

2000 Kč/1 FVM, výměna J-boxu a oprava pájených spojů 1 solárního článku, včetně vstupní a výstupní diagnostiky

Cena bez DPH.

Diagnostikou se rozumí: měření VA křivek, elektroluminiscence a IR termogram. V případě potřeby zahrnuje i test okamžitého izolačního stavu FV modulu.



VÝROBA  FOTOVOLTAICKÝCH PANELŮ



Jsme český výrobce zákaznických fotovoltaických modulů. Naše výrobky můžeme rozdělit dle účelu jejich využití:

  • Náhradní FV moduly nebo "retrofity "

Moduly vhodné pro opravy fotovoltaických elektráren, kdy je třeba do stávající instalace doplnit moduly o schodných elektrických a rozměrových parametrech. Nejčastěji se jedná o 60 článkové mono/multi křemíkové solární články.

  • FV moduly pro architektonické aplikace

Moduly, které slouží nejen k výrobě elektrické energie, ale uplatní se například jako fasády nebo součást zastřešení (BIPV). Projekty řešíme od projektové dokumentace přes výrobu speciálních FV modulů až po vlastní instalaci.

Ukázky výrobků najdete v referencích.

FV moduly na míru

Obecně se jedná o moduly navržené pro specifické určení. Nejčastější použití nacházejí v městském mobiliáři: lavičky, pouliční lampy, zastávky MHD. V případě FV modulů menších výkonů (do 10Wp) se uplatní v nezávislém napájení jakékoliv elektroniky.​

Ukázky výrobků najdete v referencích.

fotovoltaické články
Multikrystalický fotovoltaický článek
fotovoltaický modul tvar srdce


1

Jediný výrobce fotovoltaických modulů v

ČR

16

Variant designu FV článků

24

Let zkušeností s výrobou

fotovoltaiky

250kWp

Opravených  modulů



REFERENCE

Diagnostika a opravy fotovoltaických modulů

ČEZ OBNOVITELNÉ ZDROJE

Opravy FVM  v letech 2018,2019- diagnostika a opravy FVM >100kWp

Fotovoltaické moduly a mini moduly pro specifické účely

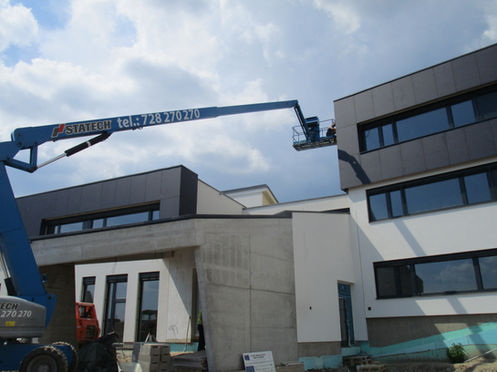

Architektonické aplikace fotovoltaiky (BIPV)

Retrofity pro opravy fotovoltaických elekráren

Fotogalerie z výroby fotovoltaických článků a modulů
